Patch kabel z optických vláken

30+ let

Naše továrna byla založena v roce 1992, poprvé začala s koaxiálním kabelem, který byl jedním z největších výrobců v lin'an city. V roce 2001 se začala zaměřovat na výrobu optických kabelů.

30+ zemí

V roce 2008 jsme založili mezinárodní obchodní oddělení a prodávali kabely z optických vláken do více než 30 zemí a mají 18leté bohaté zkušenosti s exportem kabelů.

• Transportní/skladovací teplota: -20 stupňů až +60 stupňů

• Standardní délka cívky: 5m,10m,20m,35m,45m,50m,75m,100m,150m,200m,300m;
• K dispozici jsou i jiné délky.

1. 24-hodina jedna-v-jedné online službě pro zajištění efektivní podpory.
2. Promyšlený příjem zákazníků od rezervace hotelu až po návštěvu továrny.
3. Extrémně obezřetní během celého procesu od potvrzení objednávky až po odeslání produktu.

Přívodní kabel FTTH-Inkoustový tisk

Plochý kabel-Plazmový tisk

Venkovní kabel GYTC8S-Železný tisk

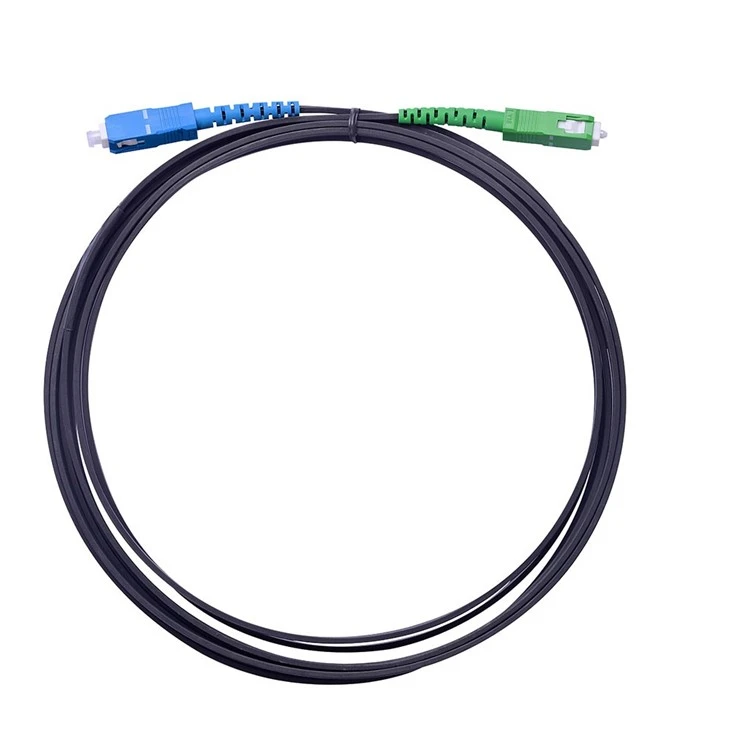

Startovací kabel- SC/UPC-SC/APC

GYTC8S 24jádrový -dřevěný buben

FTTH kabel-1km buben

FTTH kabel-kartonový obal

Propojovací kabely-Paletový balíček





Propojovací šňůry v paletové dodávce

FTTH kabel v kartonovém balení

Plochý kabel v překližkovém bubnu

Kompozitní buben plně naložený do kontejneru

Pevný dřevěný buben načítání fotografie

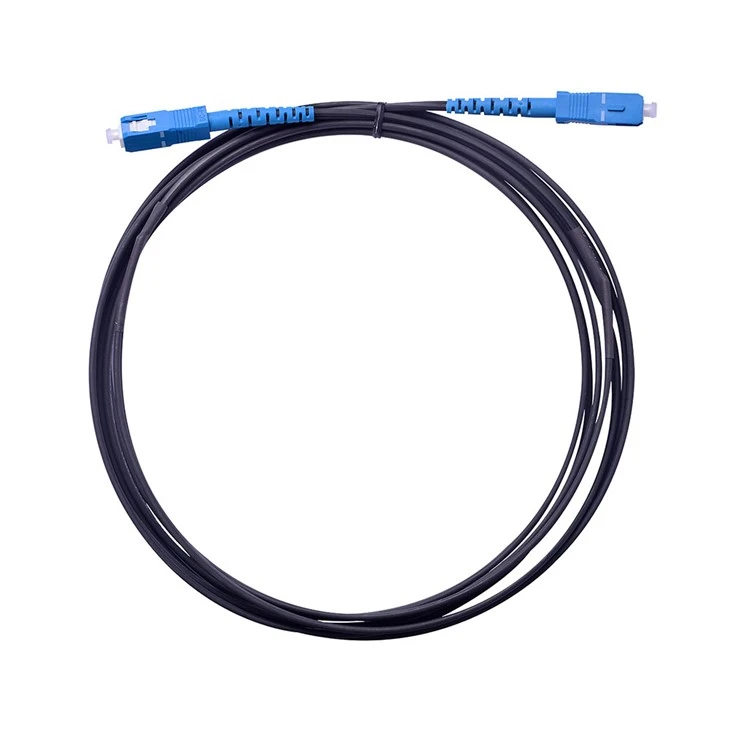

Kompletní úvod do propojovacích kabelů SC/UPC

**Základní definice**Propojovací kabely SC/UPC jsou propojovací kabely z optických vláken využívající čtvercové zásuvné konektory SC a technologii ultra{0}}fyzického kontaktního leštění UPC na koncových plochách. Jsou hlavním spojovacím médiem ve scénářích digitální optické komunikace.

**Struktura jádra a vzhled**
**Konektor:** 2,5mm keramická objímka, modrá čtvercová skořepina, zámek zatlačení-vytažení-, není nutná rotace.

**End Face Technology:** Mikro-kulovité ploché leštění, žádný úhel sklonu, vysoce{1}}přesné leštění zajišťuje těsné usazení mezi čelními plochami vláken.

**Klíčové parametry výkonu**
**Ztráta vložení:** Typická hodnota<0.3dB, high-quality products can be as low as ≤0.2dB.

**Ztráta návratnosti:** Průmyslový standard Větší nebo rovný 50 dB, což daleko překračuje standard -35 dB u základní počítačové technologie.

**Hlavní aplikační scénáře**
Konvenční přenos digitálního signálu v datových centrech, kancelářských sítích LAN a místnostech s telekomunikačním vybavením.

Vysokorychlostní optické sítě a přepínače s rychlostmi 400G a nižšími a propojení s optickými moduly SFP/GBIC.

Typické scénáře záplatování spojení na straně ODF optického distribučního rámce.

Metody zabránění poškození pro smíšená připojení s koncovými plochami APC

**Základní identifikace a diferenciace**
**Značení vzhledu:** Konektory SC/UPC jsou modré, zatímco konektory APC jsou rovnoměrně zelené. Barevné kódování umožňuje rychlé rozlišení mezi dvěma typy koncových ploch.

**Charakteristiky čelní plochy:** Čelní plochy APC jsou broušeny pod úhlem 8 stupňů, naklonění je vizuálně pozorovatelné, zatímco koncové plochy UPC jsou zcela ploché mikro-kulovité povrchy.

**Standardy stavebního provozu**
**Klasifikace před{0}}instalací:** Propojovací kabely UPC a APC skladujte v samostatných stojanech a oblastech, aby nedošlo k jejich smíchání na stejném distribučním rámu a nesprávnému připojení.

**Před{0}}ověření shody:** Před každým zasunutím nebo vyjmutím se ujistěte, že typy koncovek konektorů na obou koncích jsou zcela konzistentní. Přímé spojování různých typů pomocí běžných přírub je zakázáno.

**Nouzové řešení chyb:** Pokud dojde k náhlému poklesu signálu po nesprávném připojení, okamžitě odpojte konektor a pomocí pera na čištění optických vláken otřete oba konce a zkontrolujte, zda nejsou škrábance nebo čipy.

Propojovací kabely s fyzicky poškozenými koncovými plochami je třeba zlikvidovat a nesmí se v systému používat, aby nedošlo k výpadkům signálu v celém spoji.

Vyhovující řešení připojení:Pokud je nezbytně nutné dosáhnout interoperability mezi linkami UPC a APC, je nutné použít vyhrazený propojovací kabel pro konverzi PC-APC. Přímé připojení přes běžné příruby je zakázáno.
